COLECO GEMINIのS-VIDEO改造化 （その3）

COLECO GEMINIのビデオ出力化について調べてみたことの続き。


S-ビデオで表示した時の映像に入る縦縞が気になるので、輝度信号をポテンショメーターで調整できるようにしてみたが、あまり改善せず。

T.I.Aクローンチップの信号名はこちらを参考にしていたが、リンク先で（訳を間違っていなければ）憶測となっている部分は

• PIN5：LUM2
• PIN6：LUM1
• PIN7：LUM0
• PIN8：/BLK？・・・未接続ピン

と、なるようだがどうだろうか？とりあえず、図面にはピン番号も記入しておく。

しかし、そうなるとPIN8が未接続なのが謎。
ATARI2600の実機では、/BLKとCOLORの信号間には680Ωの抵抗が入っているが、試しにジェミニにも入れてみたが変化みられず。
抵抗値を下げてみて200Ω辺りになると発色が良くなるが、また縦縞が見られるようになる。

そもそも、本当にPIN8が/BLK信号ではないのかも。

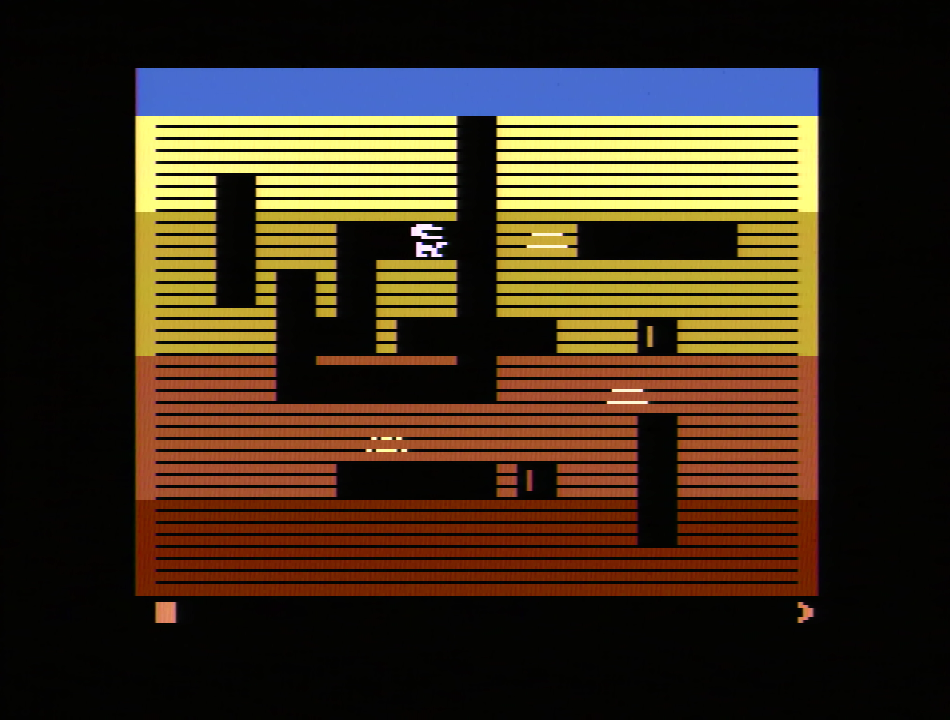

調整中に一度だけ、スプライトのプライオリティーが異常になることがあった。
ディグダグの敵キャラが地形の奥に隠れてしまっている。

ムーンパトロールなどの一部のゲームで同期が乱れることについては、 FRAME MEISTERの「画面特殊設定→同期モード」を”オフ”にすることで解決。
やはりモニターによっては表示できないこともあるのかな？
アーケード基板じゃないんだからさ・・・。

---

(追記)
前回の記事にも追記したが、NTSC版とPAL版のT.I.Aクローンチップは別のようだ。
もしかしたら、8ピンがNTSC/PALの切り替えではないかと思ったのだが。う～ん、う～ん・・・。

(追記2)
T.I.Aクローンチップについての資料
